4-element «CIRKEL-QUAD» for 2m

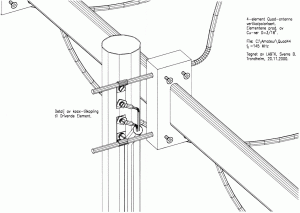

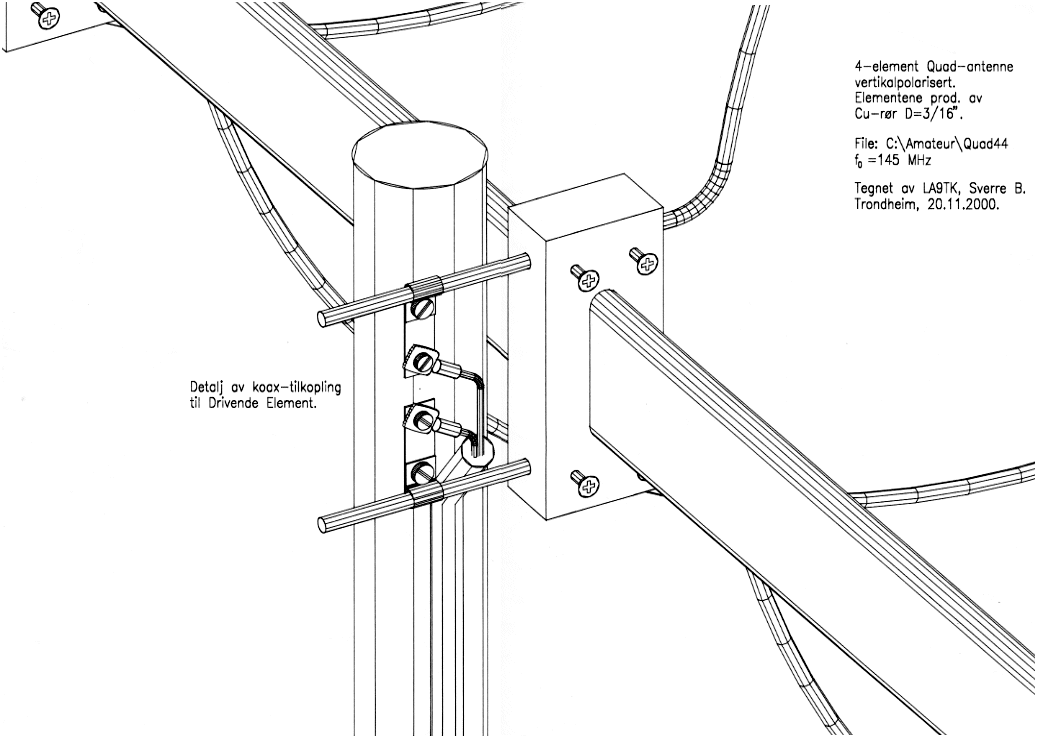

p_quad04ved LA9TK – Sverre Båtnes – (20.11.2000)

Antennen er vertikalpolarisert med senterfrekvens f0=145 Mhz. dimensjonering er tatt fra THE ARRL ANTENNA BOOK. Ferdige mål er angitt på tegninger.

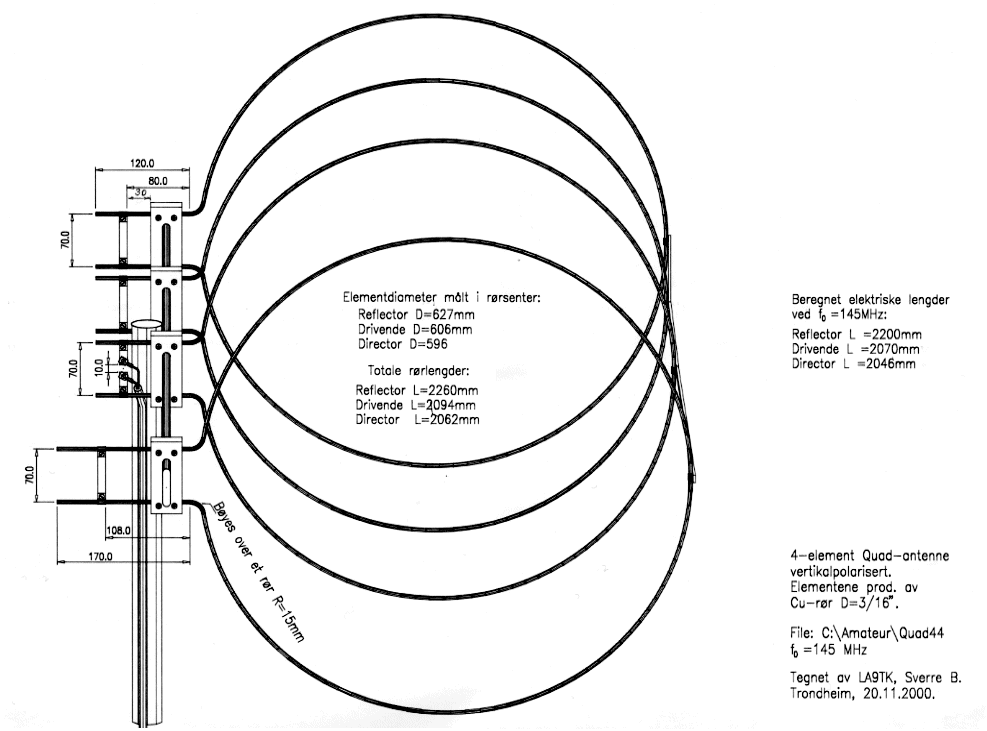

p_quad03Materialbeskrivelse:
4 stk element: Medgår ca. 8.5m bremserør D=3/16″, (10m rulle hos BILTEMA).
1 stk bom: Kvistfri furulist 10*50mm. L=1283mm.
4 stk hode: Kvistfri furu, 22*40mm. L=94mm.

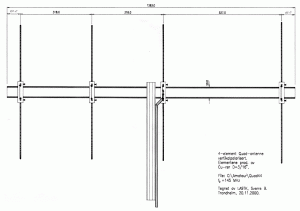

p_quad021 stk topplist: Kvistfri furu, 3*10mm. L=1200mm.
4 stk plastklammer: For låsing til riktige elementavstander.
4 stk tverrforbind.: Cu-plate 1*10mm. Medgår ca. 0.5m.
24 stk treskrue: 3*16mm, for låsing (element-hode-bom).

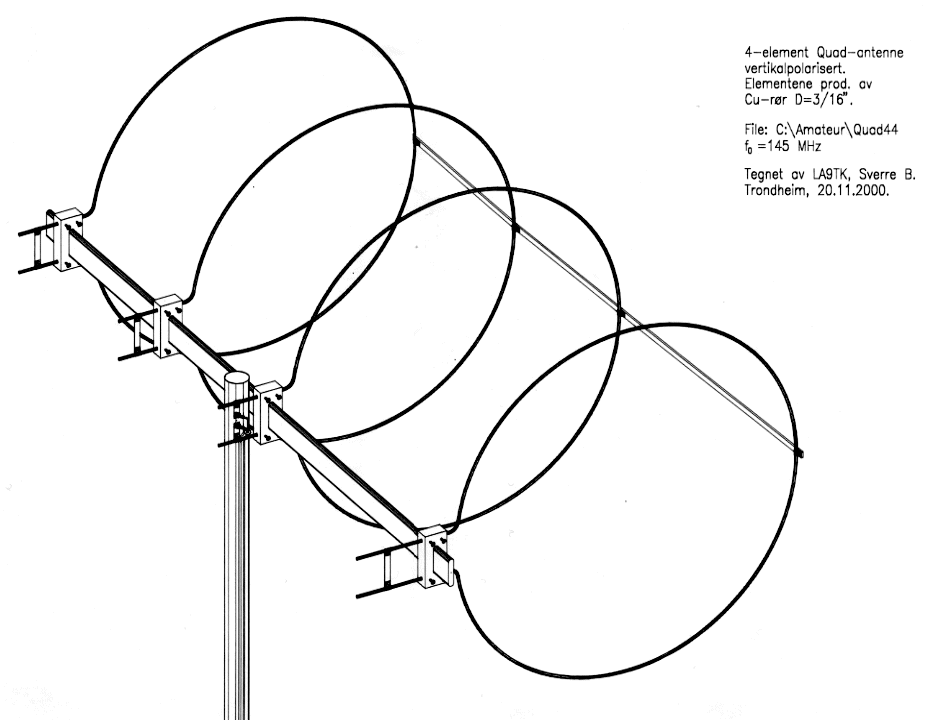

p_quad0114 stk maskinskrue: M3*12 m/skive og mutter, for plastklammere, tverrforb. og uttak. Treverket bør lakkeres før antennen settes ut i regn og blåst!

(Mer værbestandig antenne kunne man jo selvfølgelig få ved å bruke glassfiberrør i  bommen og polyester i hodene).
